Description
Manchon égal en laiton à visser pour prolonger ou raccorder deux tubes filetés mâles de même diamètre. Ses deux côtés taraudés (femelles) avec butée centrale assurent un assemblage précis. Norme ISO 228-1 BSPP.

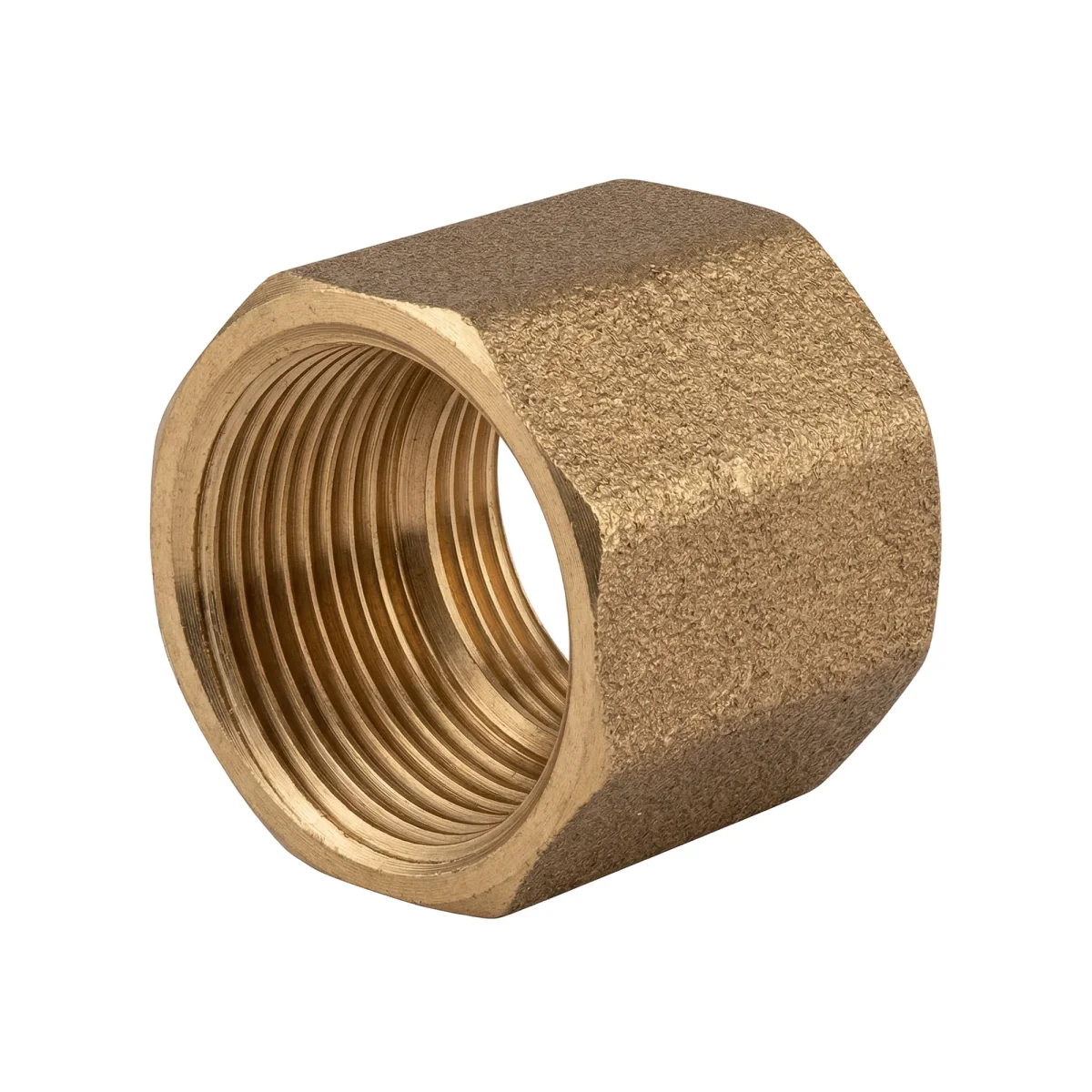

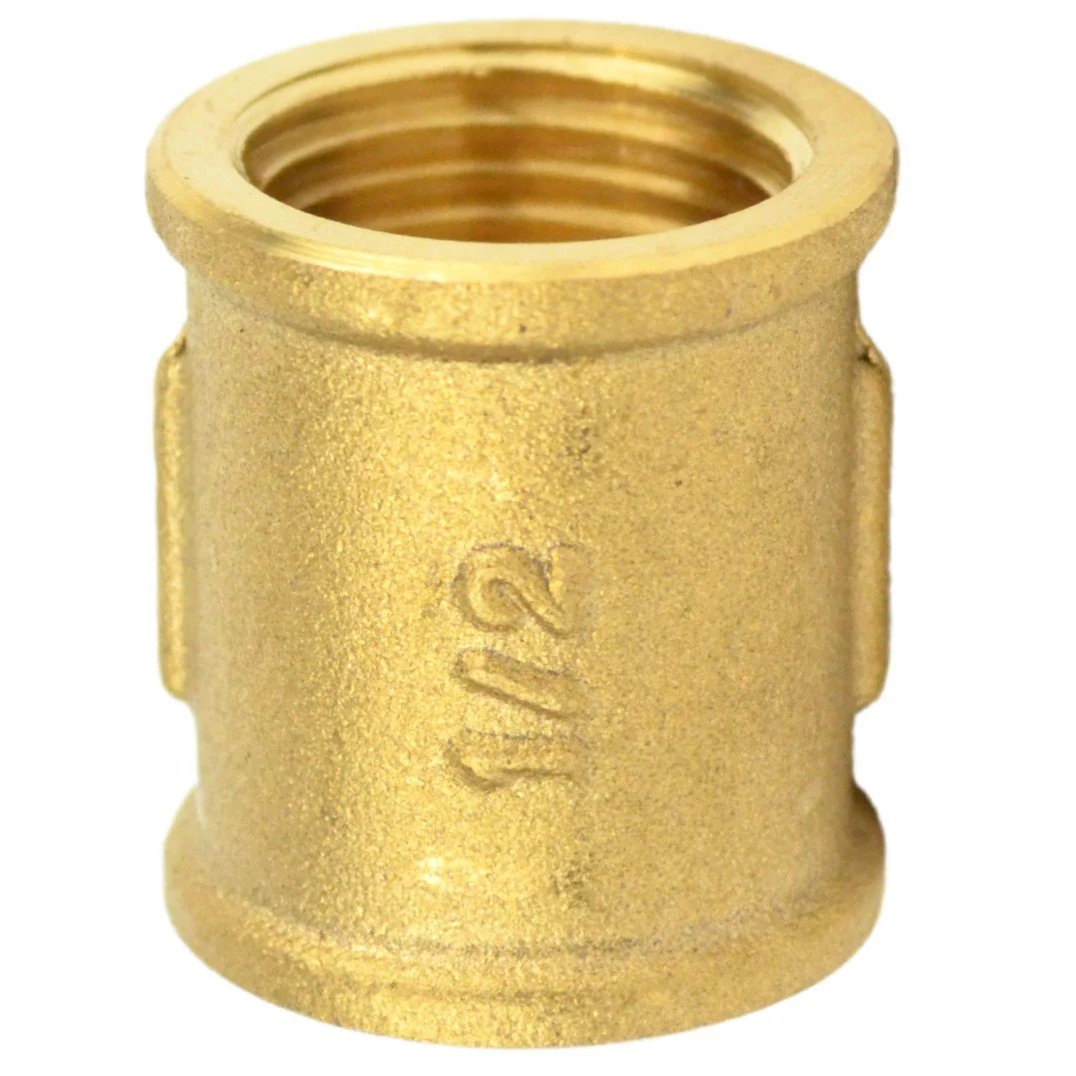

Description du Manchon Égal en Laiton
Ce manchon relie bout à bout deux éléments filetés mâles de même diamètre. La butée intérieure garantit un alignement correct et empêche le sur-vissage. Il est compatible avec tous les raccords mâles de même taille vendus sur notre site.
Raccordement sans soudure, par simple vissage. Le manchon est la pièce fondamentale de tout assemblage en raccords : il permet d’allonger un circuit ou de joindre deux sections de tuyauterie. En décoration, c’est l’élément de liaison essentiel entre les tubes filetés.
Caractéristiques Techniques
| Matériau | Laiton CW617N – 4MS |
| Coloris | Laiton doré |
| Pression nominale | PN 16 bar |
| Norme de filetage | ISO 228-1 – BSPP Gaz (filetage cylindrique) |
| Étanchéité | Par joint plat garantie (épaisseur à partir de 1 mm) |
| Portées de joint | Plates et larges sur embouts mâle et femelle |
| Forme | 6 pans (vissage à la clé) |
| Genre | Femelle / Femelle (taraudé des deux côtés, avec butée) |
| Fluides compatibles | Eau potable, eau glycolée, fluides compatibles |
| Température | Selon le type d’étanchéité choisi |
| Utilisation | Adduction d’eau potable, plomberie générale, CVC |
Conditions d’Utilisation et Installation
- Pression de service : PN 16 bar
- Température : Selon le type d’étanchéité choisi
- Fluides : Eau potable, eau glycolée, fluides compatibles
- Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certifications et Conformité
- Eau potable : Conforme à l’arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l’eau destinée à la consommation humaine.
- 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l’eau potable.
Applications et Conseils de Pose
Utilisations
- Plomberie domestique : raccordement d’installations eau chaude et froide
- Plomberie industrielle : installations conformes PN 16 bar
- Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
- DIY et bricolage créatif : projets sur mesure avec raccords à visser
Conseils de pose
- Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l’étanchéité sur les filetages mâles
- Pour les portées de joint plates, utilisez un joint plat d’épaisseur minimale 1 mm
- Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage
Dessin Technique
Dimensions (mm)
Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.
| G | G (mm) | OD | L | E | S1 |
|---|---|---|---|---|---|
| 1/4″ | 8×13 | 8.5 | 8 | 18 | HEX |
| 3/8″ | 12×17 | 11 | 8.5 | 19 | HEX |
| 1/2″ | 15×21 | 14.5 | 10 | 22 | HEX |
| 3/4″ | 20×27 | 19.5 | 11 | 24 | HEX |
| 1″ | 26×34 | 25 | 13 | 28.5 | OCT |
| 1″1/4 | 33×42 | 33 | 14 | 30.5 | OCT |
| 1″1/2 | 40×49 | 39 | 15.5 | 34 | OCT |
| 2″ | 50×60 | 50 | 17 | 37 | OCT |
Correspondances de Tailles
Ce manchon est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Taille (mm) | 8×13 | 12×17 | 15×21 | 20×27 | 26×34 | 33×42 | 40×49 | 50×60 |
|---|---|---|---|---|---|---|---|---|
| Pouces | 1/4 » | 3/8 » | 1/2 » | 3/4 » | 1 » | 1 »1/4 | 1 »1/2 | 2 » |
| DN | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diam. ext. tube | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
L’aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
